Hướng dẫn xuất định dạng DXF trên Autodesk Fusion

Giới thiệu

Trong quá trình thiết kế và sản xuất, việc chuyển đổi và chia sẻ dữ liệu giữa các phần mềm là một việc không thể thiếu. Autodesk Fusion, với khả năng làm việc mượt mà giữa các hệ thống và phần mềm, hỗ trợ nhiều định dạng file để tương thích với các công cụ khác nhau. Một trong những định dạng quan trọng mà Fusion hỗ trợ là DXF (Drawing Exchange Format), giúp người dùng xuất các bản vẽ 2D từ Fusion và sử dụng chúng cho các công việc gia công hoặc chuyển sang phần mềm CAD khác. Bài viết này, OneCAD Việt Nam sẽ hướng dẫn bạn cách xuất tệp DXF từ Autodesk Fusion, giúp quy trình thiết kế trở nên hiệu quả và linh hoạt hơn.

Hướng dẫn xuất định dạng DXF trên Autodesk Fusion

Sự quan trọng của file DXF trong sản xuất

DXF là một định dạng tệp phổ biến trong thiết kế và sản xuất, đặc biệt là trong các lĩnh vực gia công, cắt CNC và in 3D. Được phát triển bởi Autodesk, DXF cho phép trao đổi dữ liệu giữa các phần mềm CAD khác nhau, từ các bản vẽ kỹ thuật đến các mô hình 2D hoặc 3D, giúp tăng cường khả năng hợp tác và tiết kiệm thời gian cho các nhóm thiết kế và sản xuất.

Trong sản xuất, các tệp DXF thường được sử dụng để truyền tải dữ liệu thiết kế từ phần mềm CAD sang các máy móc gia công như máy cắt laser, máy cắt CNC hay các công cụ gia công khác. Do đó, khả năng xuất tệp DXF trực tiếp từ phần mềm thiết kế như Fusion giúp quy trình sản xuất diễn ra nhanh chóng và chính xác, đồng thời giảm thiểu lỗi khi chuyển đổi dữ liệu thủ công.

DXF là định dạng phổ biến trong thiết kế và sản xuất

Cách thực hiện xuất tệp DXF trên Autodesk Fusion

Để xuất tệp DXF từ Fusion, bạn có nhiều cách thực hiện như sau:

• Cách 1: Xuất tệp DXF cho mô hình 3D

Tại môi trường Design của Fusion, bạn chọn File > Export.

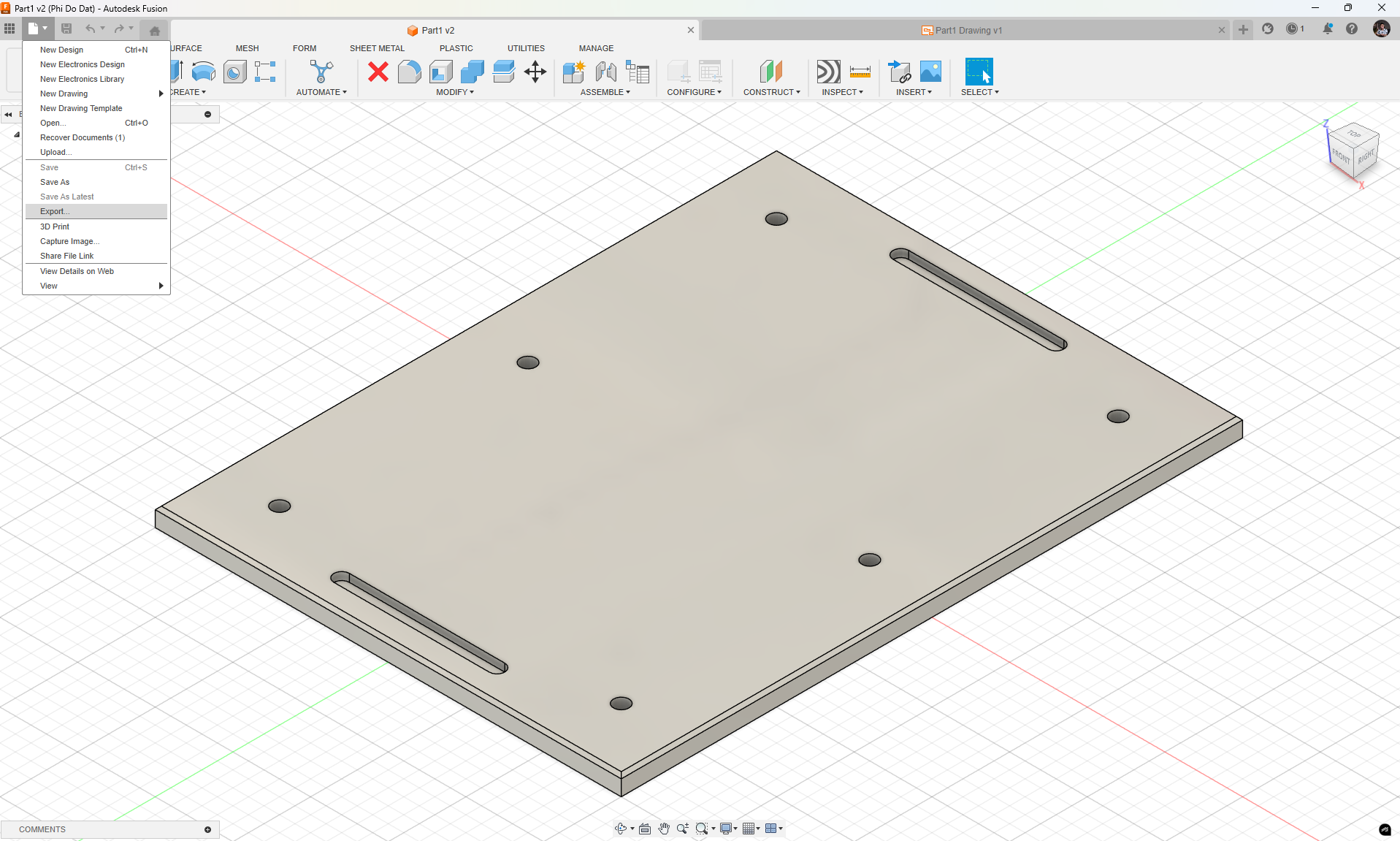

Truy cập vào cửa số Export của Fusion

Tiếp theo, chọn định dạng DXF và thiết lập đường dẫn lưu file ở giao diện Export.

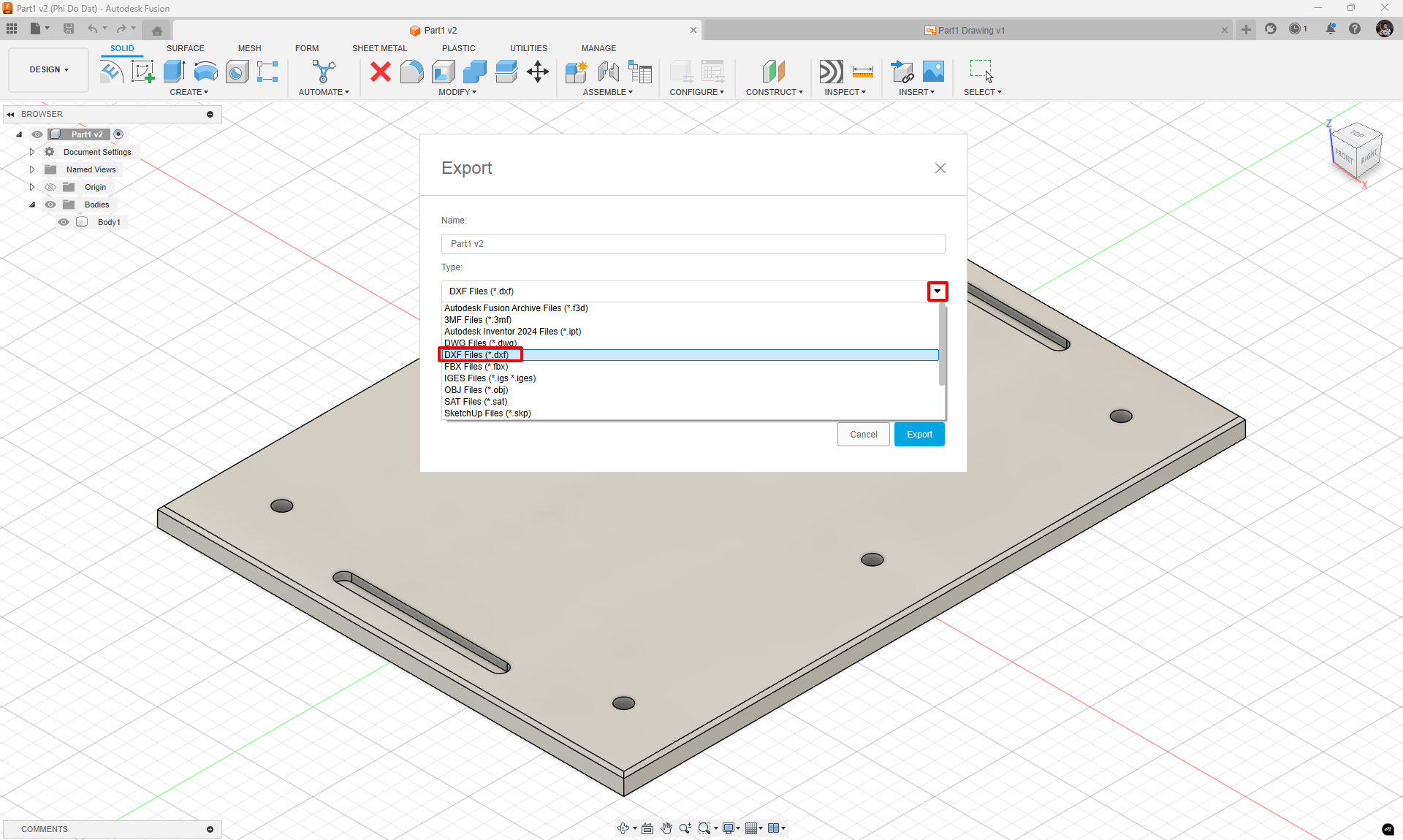

Chọn định dạng DXF và thiết lập vị trí lưu

• Cách 2: Xuất DXF cho các đối tượng Sketch

Chọn chuột phải vào Sketch bạn muốn xuất sang DXF ở Model Browser.

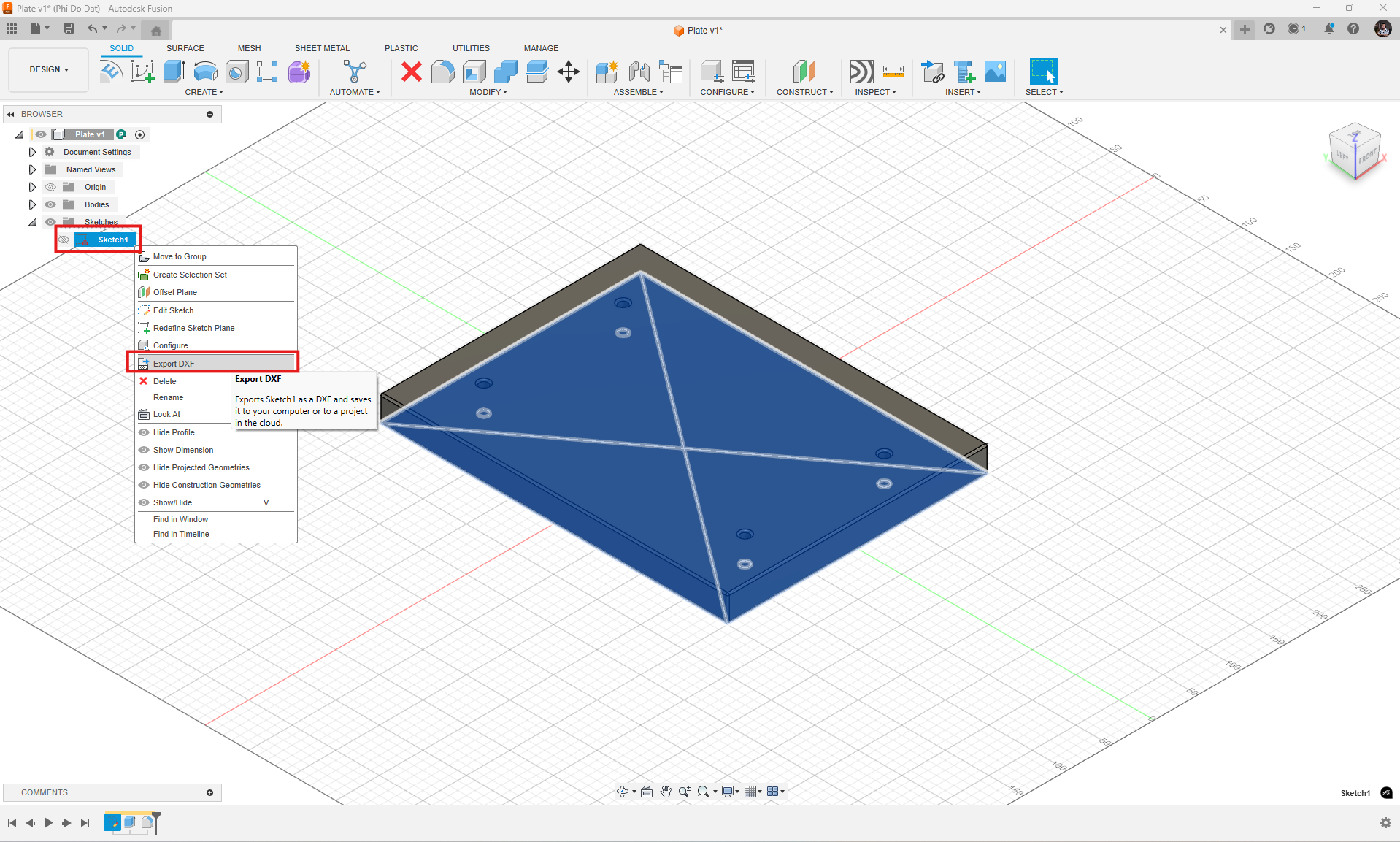

Hướng dẫn xuất Sketch sang định dạng DXF

Tiếp theo, thiết lập các giá trị thiết lập cho file DXF cần export.

Chọn giá trị cần thiết để xuất Sketch sang định dạng DXF

Tương tự như cách 1, bạn hãy chọn các giá trị như tên hoặc vị trí lưu.

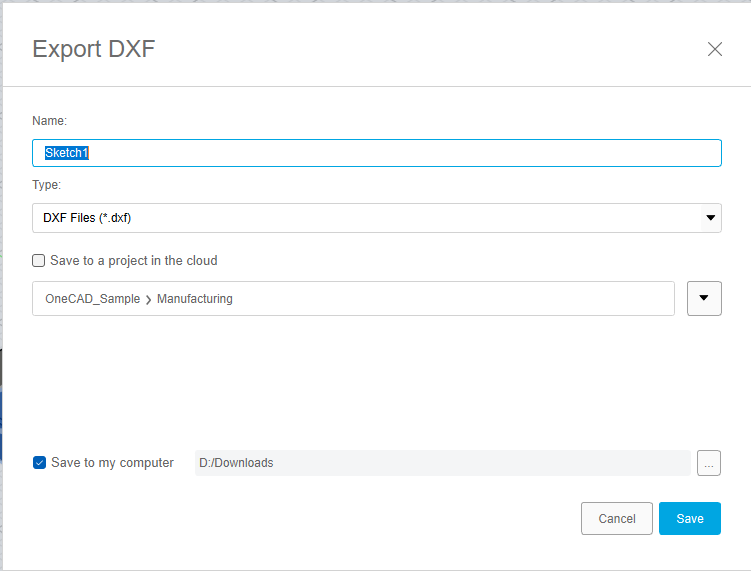

Đặt tên và chỉ định vị trí lưu cho tệp DXF

• Cách 3: Xuất DXF cho các chi tiết dạng tấm

Nếu bạn đang thiết kế chi tiết dạng tấm, khi thực hiện thao tác trải chi tiết (Flat Pattern), Fusion sẽ hiển thị tuỳ chọn Export DXF trên thanh công cụ, bạn có thể chọn lệnh để xuất file.

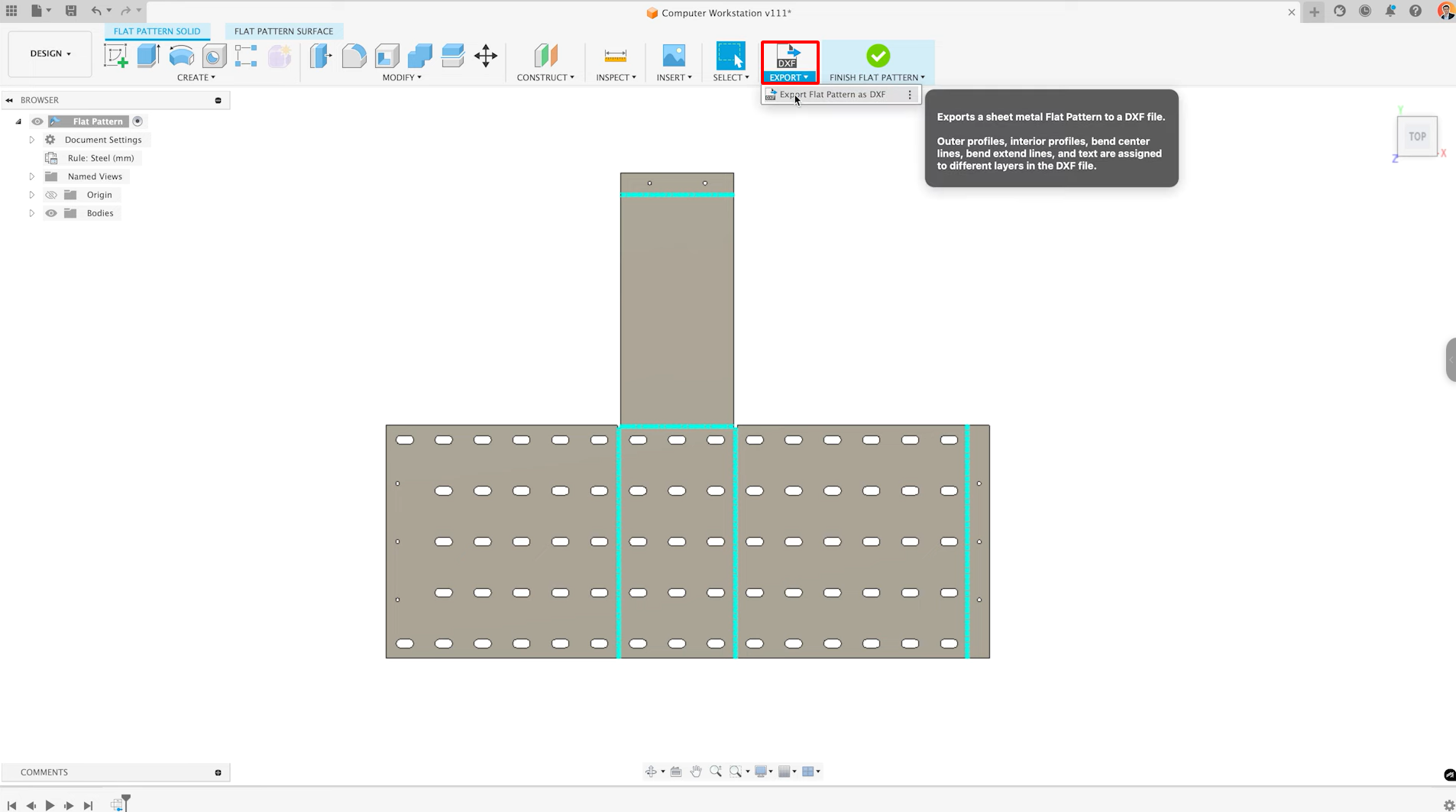

Sử dụng lệnh Export trên thanh công cụ để xuất file DXF cho sản phẩm dạng tấm

• Cách 4: Xuất DXF bằng bản vẽ 2D

Sau khi tạo ra bản vẽ 2D từ mô hình 3D, bạn có thể sử dụng lệnh được cung cấp trên thanh công cụ trong môi trường bản vẽ.

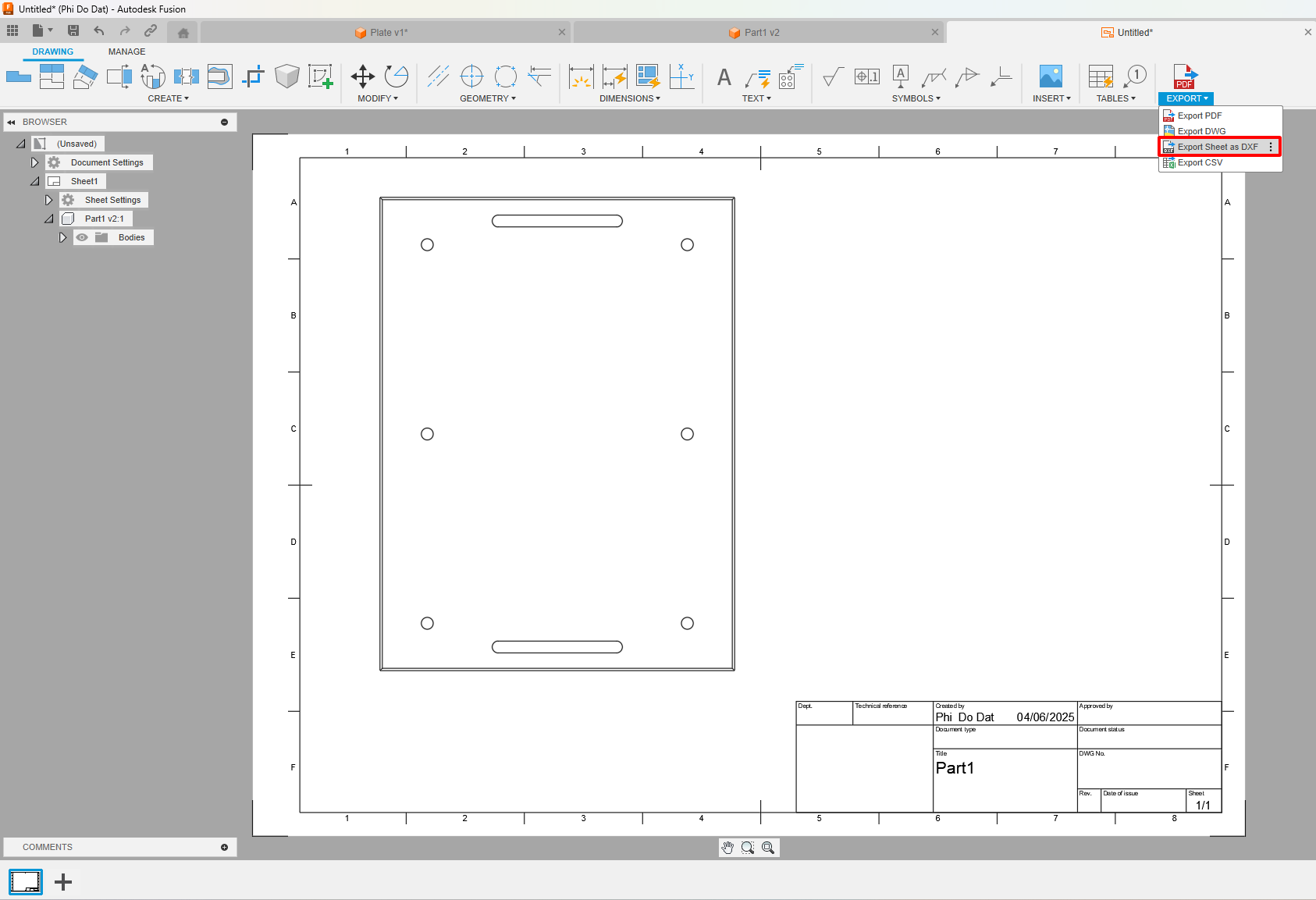

Sử dụng lệnh Export trên thanh công cụ để xuất file DXF cho đối tượng trong bản vẽ

Kết luận

Việc xuất tệp DXF từ Autodesk Fusion giúp bạn dễ dàng chia dữ liệu thiết kế trong môi trường làm việc với nhiều phần mềm CAD khác nhau. Autodesk Fusion cung cấp công cụ xuất DXF đơn giản và trực quan, giúp tiết kiệm thời gian và tăng cường hiệu quả trong quá trình thiết kế và sản xuất.
