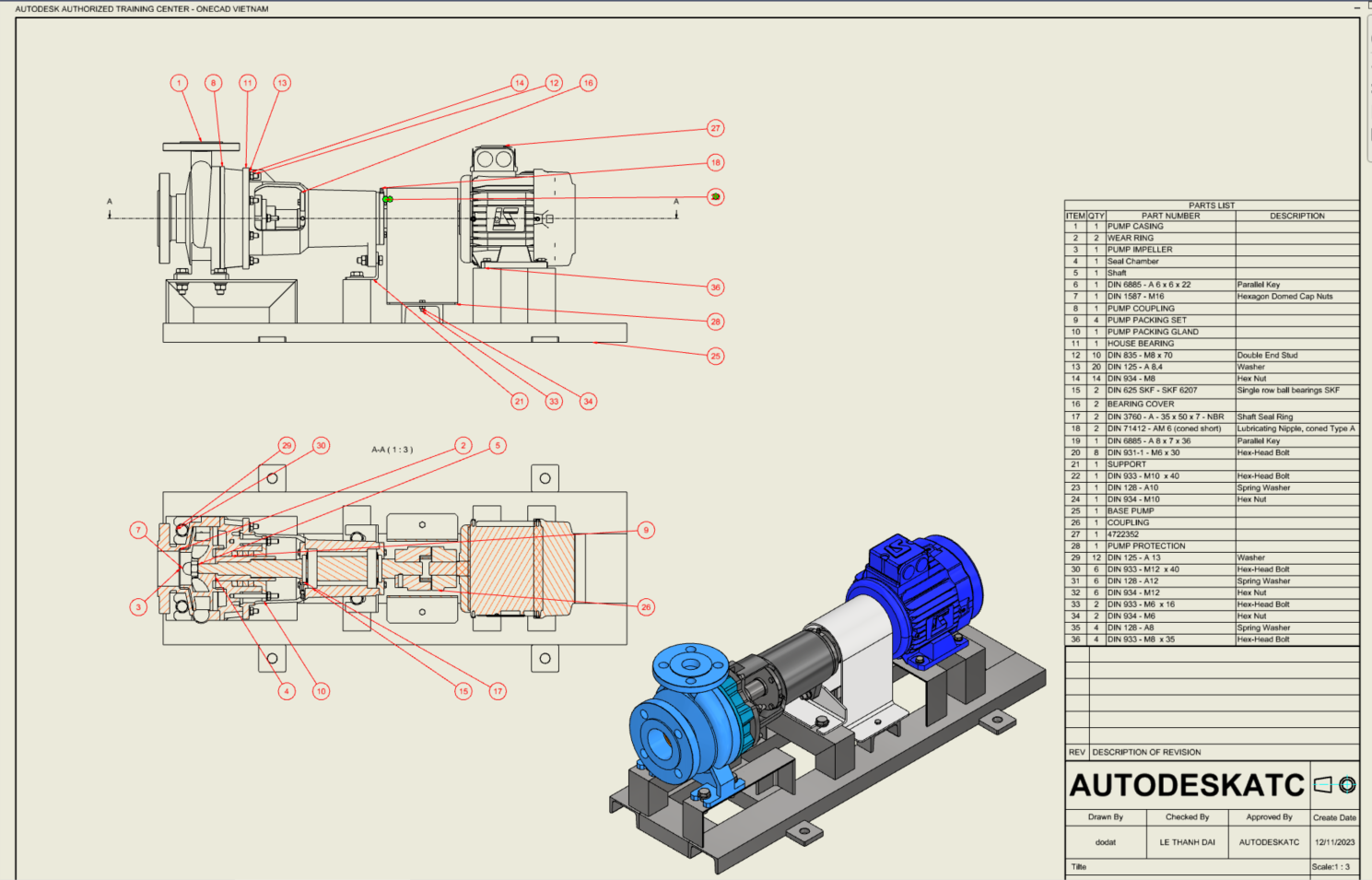

Nâng cấp trong môi trường Drawing trên Autodesk Inventor 2024.2

Giới thiệu

Gần đây, bản cập nhật Autodesk Inventor 2024.2 đã được phát hành, đánh dấu bước tiến quan trọng trong việc cải thiện và nâng cấp các tính năng. Điều này không chỉ mang lại nhiều cải tiến đáng chú ý mà còn làm tăng đáng kể hiệu suất làm việc và tiết kiệm thời gian cho người dùng. OneCAD Vietnam sẽ cung cấp một cái nhìn tổng quan về những nâng cấp mà bản cập nhật mới mang lại trong môi trường Drawing. Hãy cùng khám phá và xem những thay đổi này sẽ làm thế nào để cải thiện quy trình làm việc của bạn trong bài viết này nhé!

Nâng cấp trong môi trường Drawing trên Inventor 2024.2

Nâng cấp trong Part List

Một trong những tính năng nổi bật nhất mà bản cập nhật này mang lại chính là khả năng highlight các đối tượng trong Part List hay còn gọi là bảng kê. Khi người dùng đưa chuột đến một đối tượng từ danh sách bảng kê, phần mềm sẽ tự động làm nổi bật thành phần tương ứng trên bản vẽ và trên thanh trình duyệt. Bạn có thể chọn một hoặc nhiều đối tượng và chúng sẽ được highlight tương ứng. Ngoài ra, bạn có thể mở trực tiếp file 3D của các chi tiết trên bảng kê bằng cách nháy đúp chuột. Tính năng này không chỉ giúp người dùng dễ dàng xác định và quản lý các đối tượng trong môi trường Drawing, mà còn nâng cao khả năng điều hướng và chỉnh sửa. Đặc biệt, trong các dự án phức tạp với nhiều thành phần và chi tiết, nó trở thành công cụ vô cùng hữu ích, giúp tiết kiệm thời gian và giảm thiểu rủi ro sai sót.

Highlight các chi tiết trên Part List

Thiết lập lại các vị trí nhãn trên khung bản vẽ

Khi sử dụng tính năng cắt Section hoặc trích xuất Detail View trong môi trường Drawing thì đôi lúc trong quá trình bố trí bản vẽ, các nhãn của mặt cắt trên có thể bị di chuyển đến những vị trí khác, trên Inventor 2024.2, hãng đã cung cấp một tính năng đó là Drawing View Labels giúp người dùng dễ dàng đặt lại các nhãn của khung bản vẽ về vị trí mặc định, giúp giải quyết vấn đề về sự xáo trộn không mong muốn của các nhãn. Bằng cách nhấp chuột phải vào hình chiếu cần điều chỉnh và chọn "Restore View Label", bạn có thể duy trì sự gọn gàng và tổ chức cho bản vẽ.

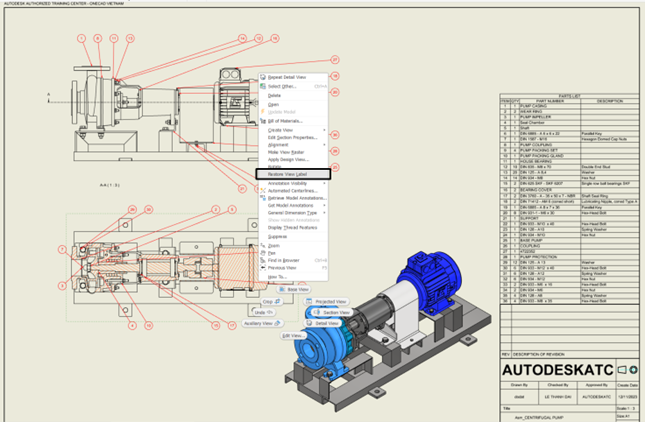

Thêm tuỳ chọn "Restore View Label" để thiết lập lại vị trí các ký hiệu

Cố định Detail View

Trước đây, khi trích xuất Detail View để thiết lập và cố định các view vào chi tiết bạn sẽ phải thực hiện lệnh sau đó thiết lập các tuỳ chọn, nhận thấy được sự phức tạp, trên phiên bản mới người dùng có thêm tuỳ chọn cố định Detail View trong hộp thoại trước khi bắt đầu thiết lập các vị trí. Để thực hiện thì khi mở hộp thoại "Detail View", bạn cần kích hoạt thêm tùy chọn "Attach Fence" và chọn một điểm bên trong vùng trích xuất để cố định khung nhìn chi tiết. Điều này đảm bảo rằng khung nhìn sẽ không bị dịch chuyển, giúp bản vẽ luôn chính xác.

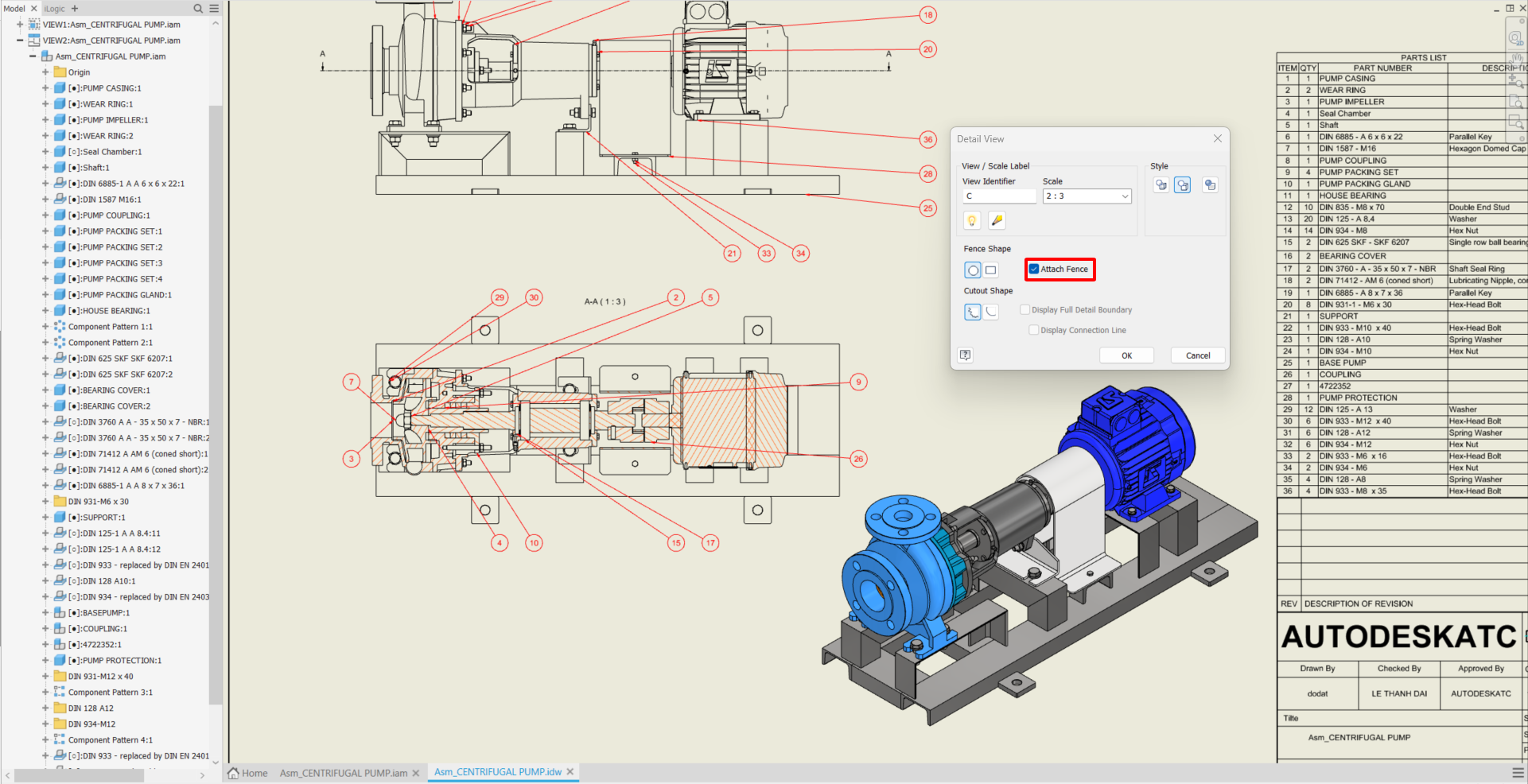

Thêm tuỳ chọn “Attach Fence" giúp cố định Detail View

Thiết lập trong Break View

Giờ đây, những giá trị gần nhất bạn đã sử dụng cho Gap, Symbols và Propagate to Parent View trong hộp kiểm sẽ được lưu lại. Điều này có nghĩa là lần sau khi bạn sử dụng lệnh ngắt liên kết, phần mềm sẽ tự động sử dụng lại các giá trị này, giúp bạn tiết kiệm thời gian trong việc thiết lập lại từng lần sử dụng.

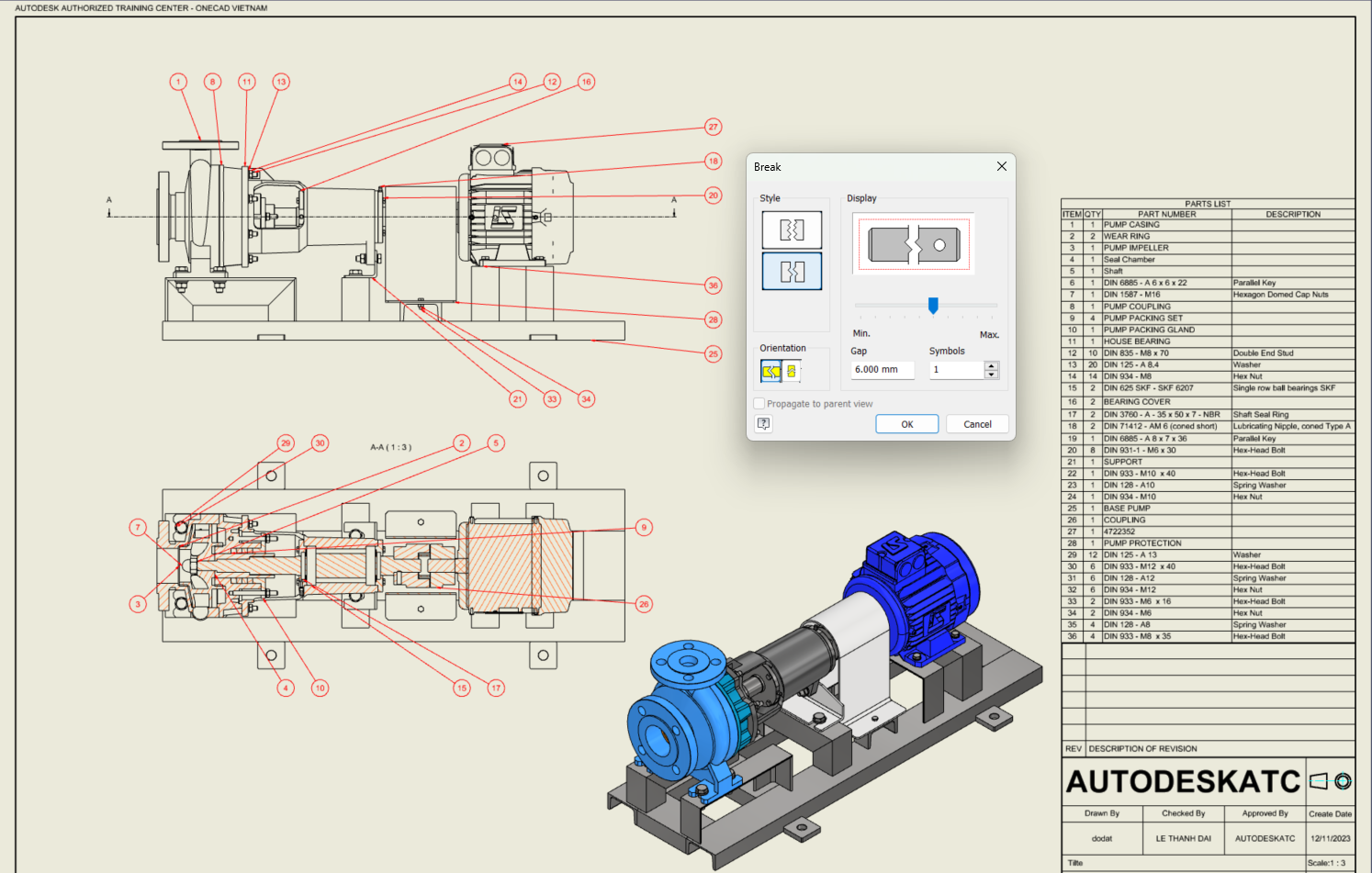

Phần mềm nhớ giá trị lần sử dụng gần nhất của tính năng Break

Kết luận

Những cập nhật này chứng minh cam kết không ngừng của Autodesk Inventor trong việc cung cấp các giải pháp tiên tiến nhằm nâng cao trải nghiệm và hiệu quả công việc cho người dùng. Bản cập nhật 2024.2 không chỉ là một bước tiến trong công nghệ mà còn là sự khẳng định về tầm quan trọng của việc liên tục cải tiến và đổi mới trong lĩnh vực thiết kế kỹ thuật.

Đạt Phi
