Tính năng Edit Detail Properties trên Inventor 2023

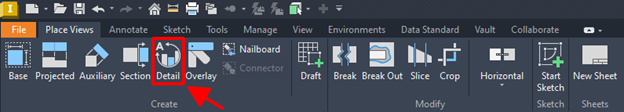

Trên các phiên bản Inventor, người dùng có thể tạo hình trích bằng tính năng Detail trên môi trường Drawing, đây là tính năng được sử dụng rất phổ biến trên các bản vẽ kỹ thuật, đặc biệt đối với mảng thiết kế chế tạo máy chẳng hạn, các kỹ sư thiết kế thường ứng dụng tính năng này rất nhiều để show ra những view trực quan, cụ thể và sinh động hơn cho bản vẽ của mình.

Tuy nhiên tính năng Detail trên các phiên bản Inventor trước đây, có một số hạn chế nhất định như:

• Sau khi tạo hình trích xong, không thể chỉnh sửa thuộc tính của đối tượng.
• Không thể chuyển đổi kiểu hiển thị, từ dạng hình chữ nhật sang hình tròn và ngược lại.

Để thay đổi các yếu tố như trên, người dùng phải xóa đi Detail cũ và tạo cho mình một Detail mới.

Nhận thấy được những hạn chế này, từ phiên bản Inventor 2023 trở đi, Autodesk đã bổ sung tính năng Edit Detail Properties, giúp cho người dùng có thể linh hoạt tùy chỉnh các thuộc tính và trạng thái hiển thị của đối tượng một cách dễ dàng.


Hướng dẫn thực hiện

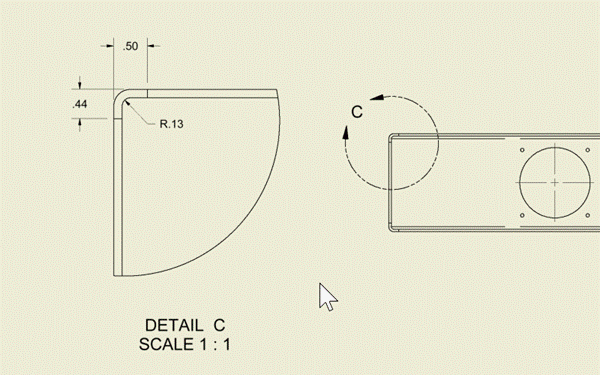

Để ứng dụng tính năng Edit Detail Properties trên phiên bản Inventor 2023, người dùng cần tiến hành các bước như sau:

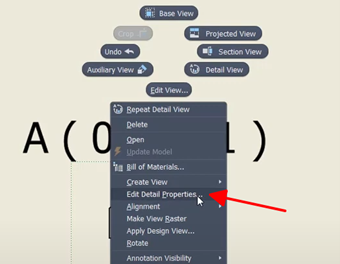

1. Nhấn chuột phải vào hình trích trên môi trường Drawing, sau đó chúng ta sẽ xuất hiện dòng tính năng Edit Detail Properties như trong hình ảnh dưới đây.
  2. Chọn vào tùy chọn Edit Detail Properties

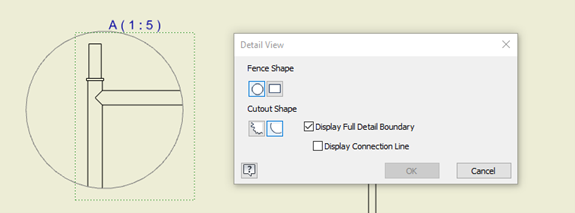

3. Sau khi nhấn vào Edit Detail Properties, hộp thoại Detail View sẽ xuất hiện như trong hình ảnh, trong bảng hộp thoại này người dùng sẽ có thể thiết lập lại các kiểu hiển thị khi mới sử dụng lệnh Detail. Cụ thể người dùng có thể tùy chỉnh các tùy chọn sau:
  Fence Shape: Thay đổi kiểu hiển thị từ hình tròn sang hình chữ nhật và ngược lại.
Cutout Shape: Thiết lập đường bao, nét liền hoặc nét gợn sóng
Display Full Detail Boundary: Hiển thị đường bao của hình trích
Display Connection Line: Hiển thị đường dẫn kết nối từ hình trích đến hình chiếu.


Giờ đây các bạn hoàn toàn có thể chỉnh sửa những Detail, đã được tạo trước đó trên bản vẽ của mình một cách dễ dàng và vô cùng nhanh chóng, từ đó giúp chúng ta tiếp kiệm được khá nhiều thời gian để trình bày, bố trí bản vẽ của mình sao cho hợp lý nhất.

Hy vọng rằng, bài viết này sẽ giúp ích cho các bạn trong quá trình làm việc với phần mềm Autodesk Inventor, nếu như các bạn muốn tìm hiểu thông tin chi tiết hơn về tính năng này, vui lòng liên hệ ngay với OneCAD Vietnam, để được tư vấn và hỗ trợ tốt nhất.

Ngoài ra các bạn có thể xem video hướng dẫn tính năng Edit Detail Properties, trên kênh Youtube của OneCAD Vietnam để hiểu rõ hơn về tính năng này trong phiên bản Inventor Professional 2023, thông qua video đầu bài viết nhé!
