Tối ưu hoá phối hợp mô hình với BIM Collaborate Pro

Giới thiệu

Việc triển khai một dự án số với sự phối hợp giữa nhiều bộ môn thường là một trong những trở ngại lớn nhất trong xây dựng, đặc biệt khi phải làm việc với khối lượng hình học phức tạp và các bản thiết kế liên tục được cập nhật.

Phối hợp mô hình (Model Coordination) với BIM Collaborate Pro trong nền tảng Autodesk Construction Cloud (ACC) giúp đơn giản hóa quy trình này bằng cách tích hợp mô hình tổng hợp, phát hiện xung đột và theo dõi sự cố trong một môi trường dữ liệu tập trung. Trong bài viết này, OneCAD Vietnam sẽ cùng bạn khám phá cách thiết lập, tinh chỉnh và tối ưu hóa quy trình phối hợp mô hình một cách hiệu quả.

Phối hợp mô hình với BIM Collaborate Pro trong nền tảng Autodesk Construction Cloud (ACC)

Thiết lập nền tảng phối hợp vững chắc

Trong nền tảng Autodesk Construction Cloud (ACC), không gian phối hợp là nơi khởi đầu cho mọi hoạt động, do đó người dùng cần phải thiết lập rõ ràng cấu trúc thư mục và file để phân biệt dữ liệu chính thức với các file không cần thiết.

Cần có quy trình kiểm soát thường xuyên khi các file liên tục được cập nhật và chỉnh sửa, nhằm đảm bảo mọi người đều làm việc trên cùng một bộ dữ liệu.

Việc thiết lập không gian phối hợp một cách gọn gàng, rõ ràng và có chủ đích sẽ giúp tạo niềm tin vào quy trình phối hợp, đặc biệt khi có nhiều bên cùng tham gia dự án.

Quản lý dữ liệu đồng nhất cho các bên tham gia

Tối ưu hóa quy trình phát hiện xung đột

Khi đã có một không gian phối hợp hiệu quả, việc thiết lập hệ thống phát hiện xung đột phù hợp sẽ giúp đội ngũ tập trung vào các vấn đề quan trọng và tránh lãng phí thời gian vào những xung đột nhỏ không ảnh hưởng đến dự án.

• Loại trừ các đối tượng không cần thiết như đồ nội thất, biển báo, ống gió mềm hoặc các đối tượng chưa cần kiểm tra ở giai đoạn hiện tại ra khỏi hệ thống phát hiện xung đột.
• Phân chia theo từng tầng hoặc theo từng bộ môn, từng hệ thống để dễ quản lý hơn.
• Thiết lập dung sai để quy trình phát hiện xung đột trở nên thông minh. Ví dụ: Thiết lập dung sai 2 mm để bỏ qua các va chạm nhỏ không ảnh hưởng đến khả năng thi công thực tế, giúp đội ngũ tập trung vào các va chạm lớn như ống gió đâm xuyên dầm.
• Người dùng có thể lưu lại cấu hình hệ thống phát hiện xung đột để tái sử dụng cho các đợt sau, giúp tiết kiệm thời gian và đảm bảo quy trình ổn định, sự nhất quán trong các đợt kiểm tra xung đột qua thời gian.

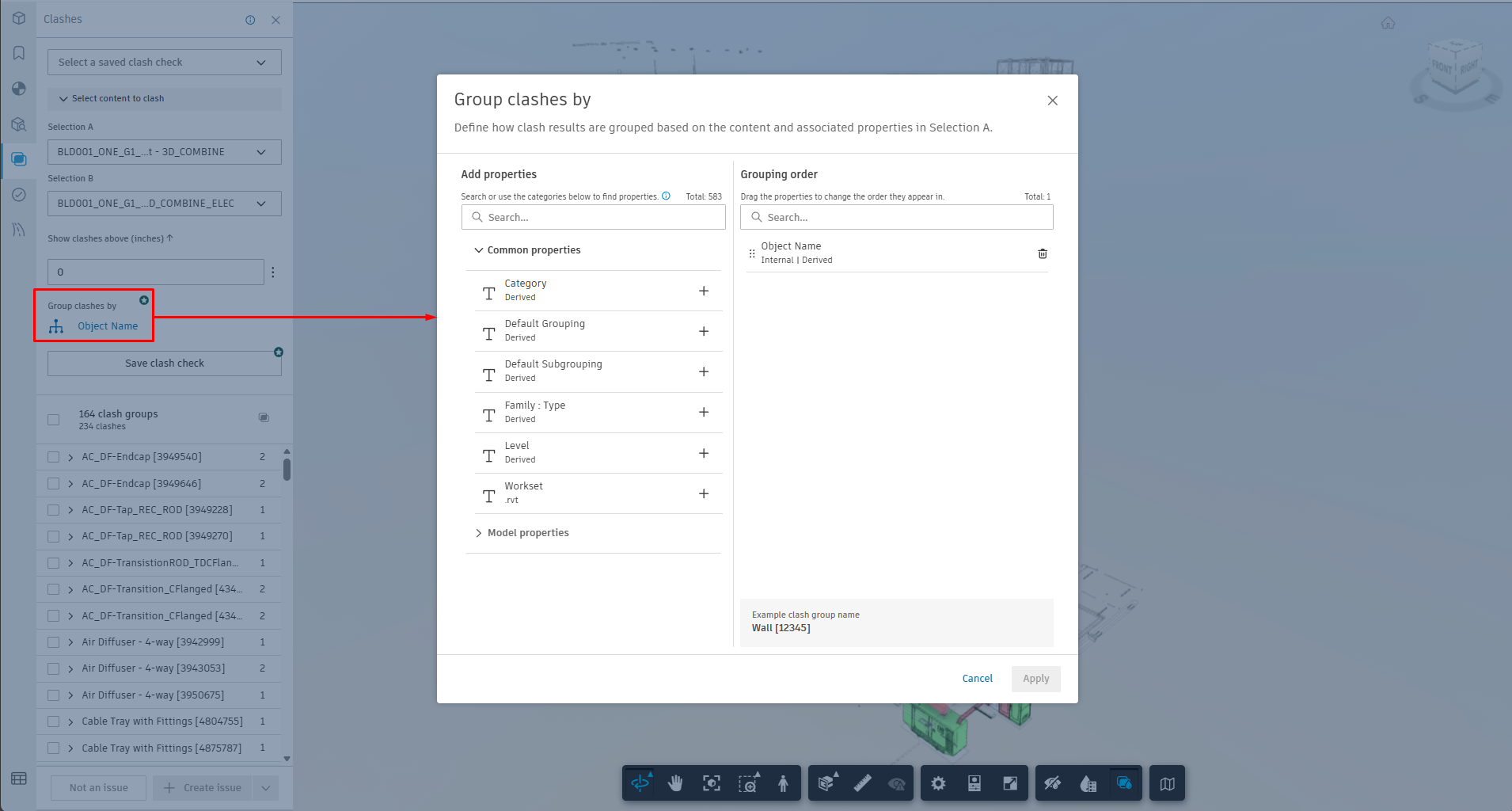

Thiết lập hệ thống phát hiện xung đột (Clash Detection)

Với việc thiết lập hệ thống này, quy trình phát hiện xung đột trở nên thông minh và có trọng tâm hơn, tránh lãng phí thời gian, đồng thời dễ quản lý, theo dõi và xử lý sự cố khi cần thiết.

Đánh giá bối cảnh tổng thể

Đây là một trong những điểm mạnh của nền tảng Autodesk Construction Cloud (ACC), cho phép kết hợp các mô hình từ nhiều bộ môn thành một mô hình tổng thể cùng với khả năng tùy chỉnh góc nhìn

• Người dùng có thể tổng hợp nhiều mô hình từ nhiều lĩnh vực khác nhau như kiến trúc, kết cấu, cơ điện,… thành một mô hình duy nhất. Việc này giúp xác định được các xung đột, điều mà các mô hình riêng lẻ có thể bỏ sót.
• Có thể thiết lập góc nhìn cụ thể, để sự phối hợp được tập trung và hiệu quả hơn.
• Lưu lại các góc nhìn quan trọng có thể phát hiện xung đột, giúp truyền tải thông tin rõ ràng hơn so với những đoạn ghi chú dài.

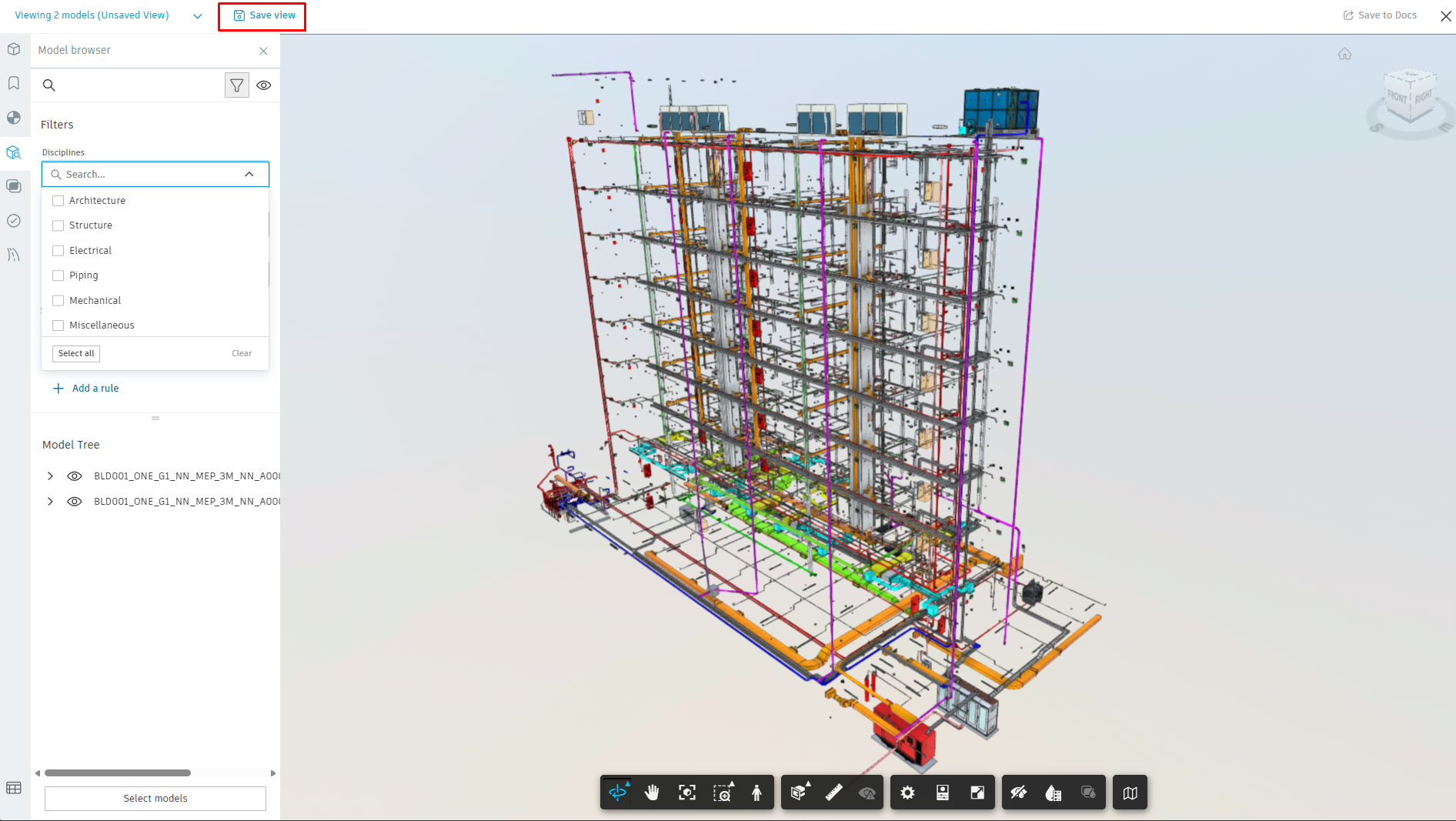

Thiết lập góc nhìn giúp trực quan hóa mô hình và hỗ trợ phát hiện xung đột hiệu quả hơn

Tạo vấn đề giải quyết xung đột

Sau khi phát hiện xung đột, nếu không có quy trình xử lý rõ ràng, các vấn đề này rất dễ bị bỏ sót và không xác định được trách nhiệm xử lý. BIM Collaborate Pro hỗ trợ biến những xung đột thành hành động cụ thể để giải quyết vấn đề.

• Khi phát hiện xung đột, người dùng có thể tạo issue trực tiếp trên view mô hình và gán cho người chịu trách nhiệm xử lý.
• Mỗi issue được liên kết chính xác với xung đột đó trong mô hình và bao gồm cả một bức ảnh trực quan của xung đột tại thời điểm đó.
• Người phụ trách chỉ cần nhấp vào issue đó và mô hình sẽ tự động chuyển đến đúng vị trí cần kiểm tra.

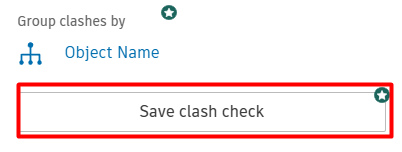

• Ngoài ra người dùng còn có thể lưu lại xung đột bằng cách nhấn vào “Save clash check”.

Trong môi trường dữ liệu chung CDE (Common Data Environment), mọi quyết định xử lý xung đột và cập nhật trạng thái đều được ghi nhận tự động và lưu trữ tập trung. Mọi người đều làm việc dựa trên cùng một thông tin, các quyết định được ghi nhận tự động và đảm bảo tiến độ cũng như chất lượng của dự án.

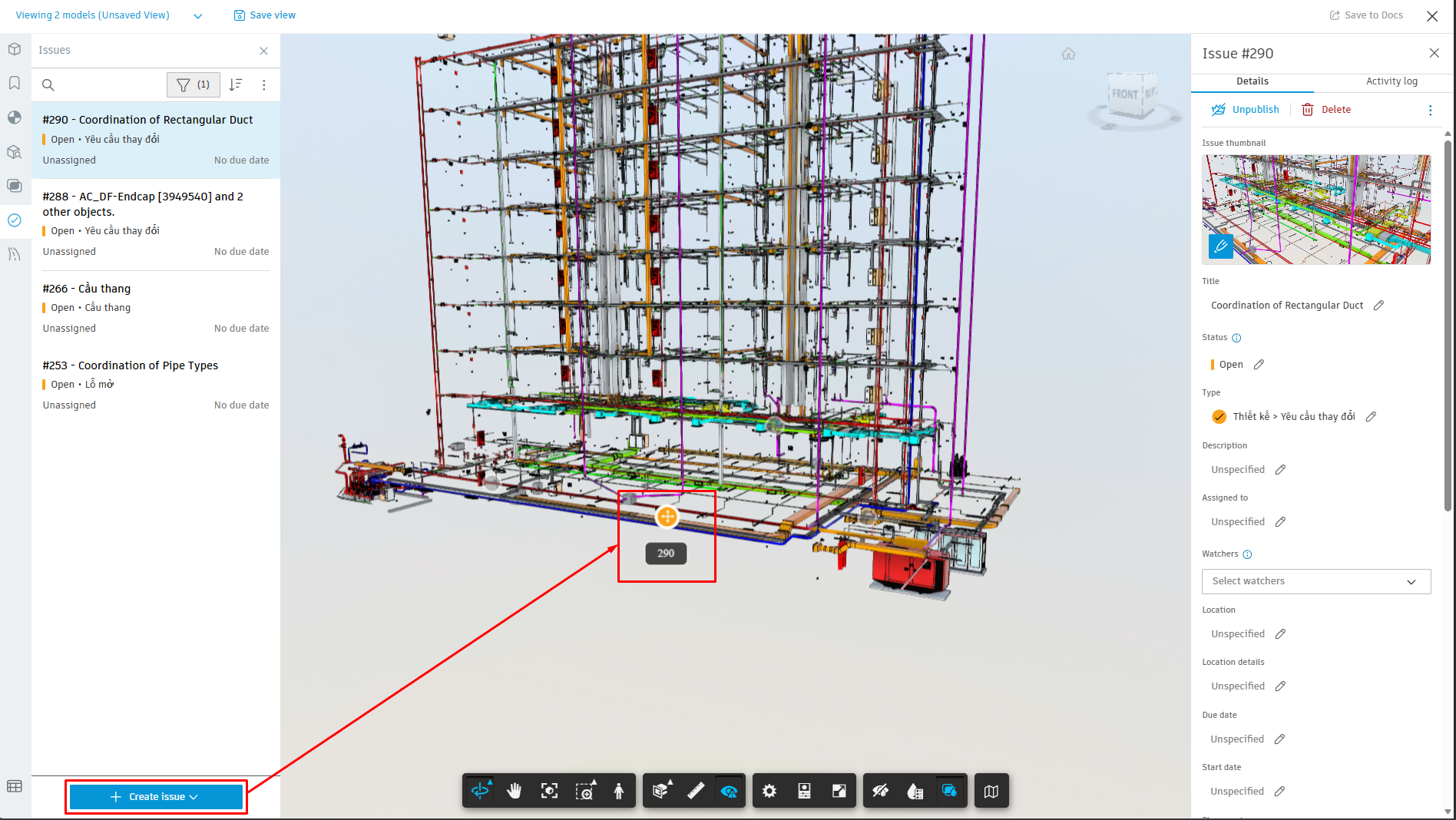

Tạo vấn đề và gán người phụ trách

Duy trì và cải tiến quy trình phối hợp

Phối hợp mô hình không phải là hoạt động diễn ra một lần, mà là một quá trình liên tục cần được theo dõi và cập nhật theo tiến độ của dự án.

• Khi dự án tiến triển, mô hình sẽ chi tiết hơn và bạn sẽ phải rà soát lại không gian phối hợp để đảm bảo dữ liệu luôn gọn gàng và rõ ràng.

Khi cập nhật không gian phối hợp thường xuyên, quy trình phối hợp sẽ luôn phù hợp và hiệu quả hơn, giúp các bên tránh phải kiểm tra lại các mô hình cũ. Đồng thời xây dựng được văn hóa cải tiến, khi sự phối hợp trở thành một phần quan trọng trong dự án, giúp dự án luôn được gọn gàng và đồng bộ.

Kết luận

Phối hợp mô hình (Model Coordination) giữa các nhóm trong BIM Collaborate Pro không chỉ dừng lại ở việc phát hiện xung đột, mà còn giúp các bên kết nối, làm việc đồng bộ và minh bạch hơn, qua đó có thể giảm thiểu rủi ro, tăng hiệu quả và đảm bảo chất lượng phối hợp giữa các bộ môn, triển khai dự án một cách tự tin.
