Ứng dụng add in SpeedTools trên Inventor trong thiết kế sản phẩm nội thất

Giới thiệu

Mặc dù chủ yếu được biết đến là một phần mềm thiết kế cơ khí, song Inventor Professional vẫn có thể được sử dụng vào lĩnh vực thiết kế nội thất. Tuy nhiên điểm khó khăn lớn nhất chính là độ chính xác của mô hình 3D và lập đi lập lại trong quá trình thiết kế, nó sẽ khiến người dùng mất nhiều thời gian để xây dựng mô hình. Vì vậy để giải quyết những khó khăn đó, OneCAD Vietnam đã phát triển Add-in có tên là SpeedTools, hỗ trợ trong quy trình thiết kế nội thất trên phần mềm Inventor.

Ứng dụng add in SpeedTools trên Inventor trong thiết kế sản phẩm nội thất

Video giới thiệu add in SpeedTools trên Inventor trong thiết kế sản phẩm nội thất

Những tính năng chính

• SmartBox

Tính năng này giúp tận dụng các thư viện sản phẩm đã thiết kế và các concept đã tạo trước đó. SmartBox sẽ tự động đồng bộ kích thước các cụm chi tiết. Nhờ I-Logic, kích thước hoặc số lượng chi tiết cũng sẽ tự cập nhật theo từng thay đổi của concept.

Video giới thiệu công cụ SmartBox trong add in SpeedTools

• Gắn Hardware

Trong thiết kế, đặc biệt là nội thất gỗ, hardware (bản lề, ray trượt, tay nắm…) là yếu tố không thể thiếu. Việc lắp đặt thủ công vừa tốn thời gian, vừa dễ sai sót. SpeedTool hỗ trợ gắn nhiều chi tiết cùng lúc, thay vì thao tác thủ công từng chi tiết. Ngoài ra, người dùng có thể thay đổi loại phần cứng qua I-Part và trích xuất dữ liệu BOM một cách chính xác và tự động.

Video giới thiệu tự động đặt các linh kiện nội thất trên Inventor với add in SpeedTools

• Quản lý thuộc tính chi tiết

Giúp người dùng tạo ra nhiều loại veneer khác nhau cho các tấm gỗ, đồng thời lưu trữ thông tin kích thước và vật liệu để trích xuất cho BOM. Mỗi lớp veneer được hiển thị trực quan, dễ hình dung và dễ thể hiện trên bản vẽ.

Video giới thiệu đồng bộ thuộc tính của chi tiết bằng SpeedTools

• Bảng kế vật liệu (BOM) cho ngành nội thất

Tính năng BOM được thiết kế chuyên biệt cho ngành gỗ, hỗ trợ thống kê số lượng chi tiết theo cụm, trích xuất thông tin kích thước và vật liệu đúng tiêu chuẩn ngành, phục vụ cho báo giá và bóc tách sản phẩm.

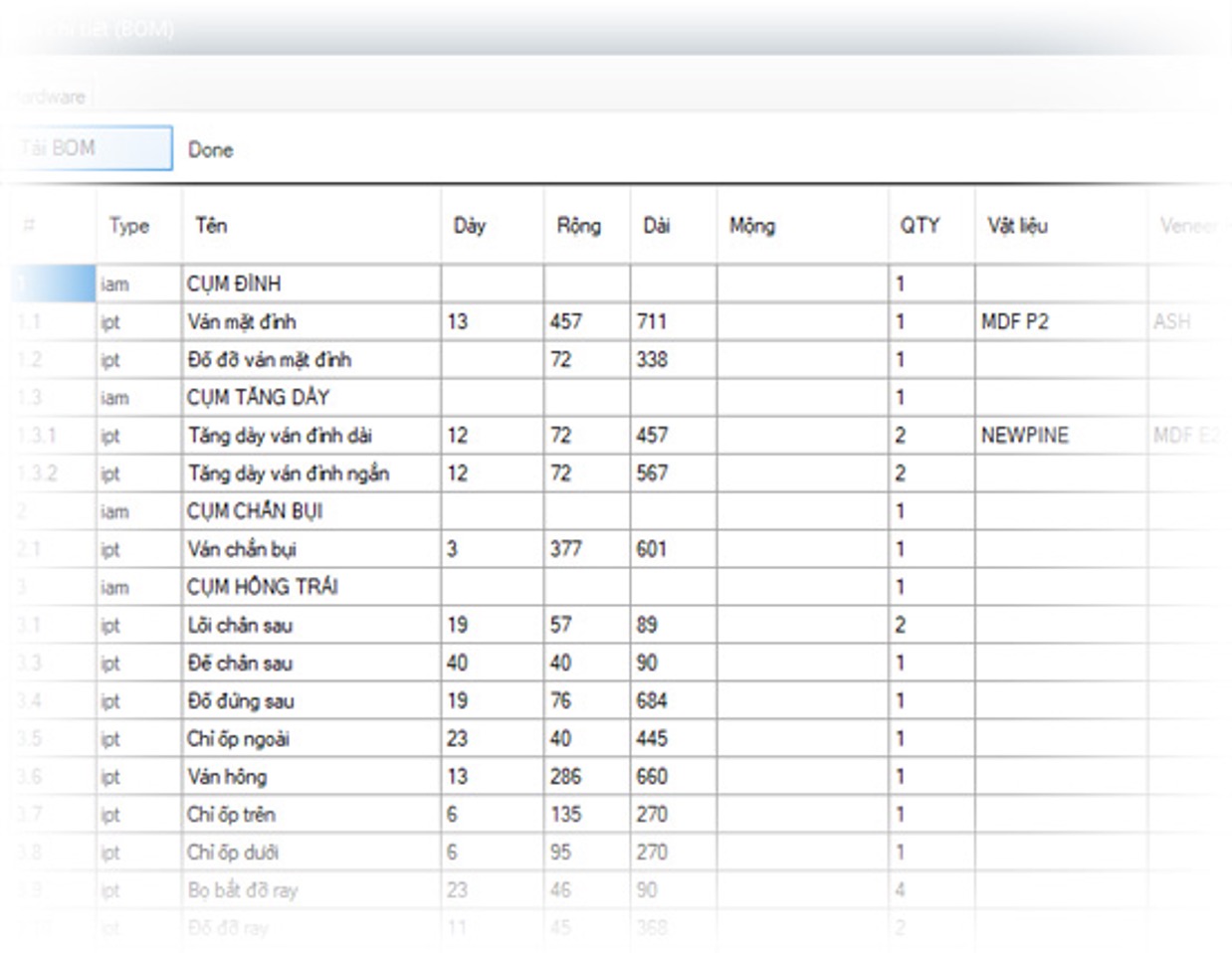

Bảng kê vật liệu được thiết kế cho ngành nội thất trên SpeedTools

• Xuất bản vẽ tự động hàng loạt

Chỉ với một lệnh, bạn có thể tạo bản vẽ cho từng cụm hoặc từng chi tiết theo template có sẵn, kèm theo các đường ghi kích thước cơ bản như chiều dài, chiều rộng, chiều dày của chi tiết. Hệ thống cũng tự động đặt tên file bản vẽ giúp tiết kiệm thời gian chỉnh sửa.

Bản vẽ được xuất tự động hàng loạt thông qua add in SpeedTools

Lợi ích của SpeedTools

Áp dụng SpeedTools vào thiết kế nội thất trên Inventor Professional mang lại 4 lợi ích chính như sau:

• Đồng bộ: Thiết kế dựa trên tham số giúp cho tính đồng bộ trên mô hình trở nên rất chặt chẽ. Các thay đổi trên mô hình 3D sẽ tự động cập nhật vào bản vẽ, BOM...
• Trực quan: Với mô hình 3D, việc kiểm soát các xung đột trở nên dễ dàng hơn, mọi thứ được hiển thị một cách trực quan, hạn chế tối đa các thiếu sót trong mô hình.
• Chính xác: Các chi tiết, phụ kiện không đơn thuần chỉ là những đường nét 2D nữa mà là các khối 3D với thông tin riêng, dễ dàng kiểm soát số lượng các phụ kiện, loại vật liệu...
• Tiết kiệm: Doanh nghiệp có thể thiết lập thư viện các sản phẩm, chi tiết theo tiêu chuẩn riêng công ty để tái sử dụng nhằm tiết kiệm thời gian thiết kế.

Video hướng dẫn "Thiết kế tủ bếp với add in SpeedTools"

Kết luận

Việc ứng dụng add-in SpeedTools trong phần mềm Inventor Professional không chỉ mở rộng khả năng của một phần mềm thiết kế cơ khí sang lĩnh vực nội thất, mà còn mang đến giải pháp tối ưu hóa quy trình thiết kế toàn diện. Với các tính năng mạnh mẽ như SmartBox, gắn Hardware động, quản lý veneer và xuất bản vẽ hàng loạt, SpeedTools sẽ giúp tiết kiệm thời gian, nâng cao độ chính xác và đảm bảo sự đồng bộ trong toàn bộ dự án thiết kế.

Đạt Phi
