Ứng dụng Autodesk Fusion để đo kiểm sản phẩm trực tiếp trên máy CNC

Giới thiệu

Với các sản phẩm trong lĩnh vực gia công cơ khí chính xác thì việc đáp ứng được kết quả gia công theo đúng với yêu cầu của bản vẽ kỹ thuật đòi hỏi một quá trình với rất nhiều công đoạn khác nhau.

Bạn có từng thắc mắc rằng liệu Autodesk có một giải pháp nào dành cho quá trình kiểm soát chất lượng cho sản phẩm hay không chưa? Vậy thì bài viết này là dành cho bạn, hãy cùng OneCAD Việt Nam tìm hiểu hiểu về công cụ Inspection có trong Machining Extension của Autodesk Fusion nhé.

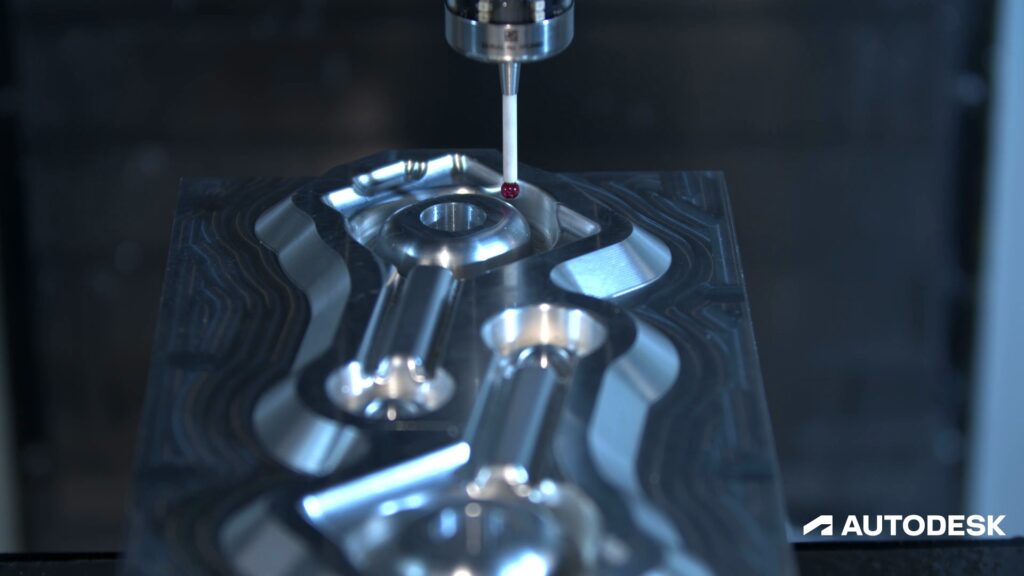

Đo kiểm sản phẩm trực tiếp trên máy CNC

Phương pháp đo kiểm với máy CMM

• Yêu cầu đối với các sản phẩm có độ chính xác cao

Hiện nay, yêu cầu về độ chính xác của các sản phẩm trong lĩnh vực gia công chính xác ngày càng cao hơn. Việc này đòi hỏi các đơn vị gia công cũng cần trang bị cho mình các giải pháp phù hợp để đáp ứng được các thông số kỹ thuật theo yêu cầu của khách hàng.

Đối với các sản phẩm có độ chính xác cao thì các dụng cụ đo cầm tay thông thường không thể cho ra được kết quả tối ưu nhất nên cần đến những dụng cụ đo chuyên nghiệp và cao cấp hơn như là máy đo CMM (Coordinate Measuring Machine) để có thể cho ra được kết quả chính xác nhất.

CMM là một loại máy đo lường theo toạ độ của chi tiết do đó có thể cung cấp cho người dùng các kết quả theo hệ toạ độ của chi tiết đó.

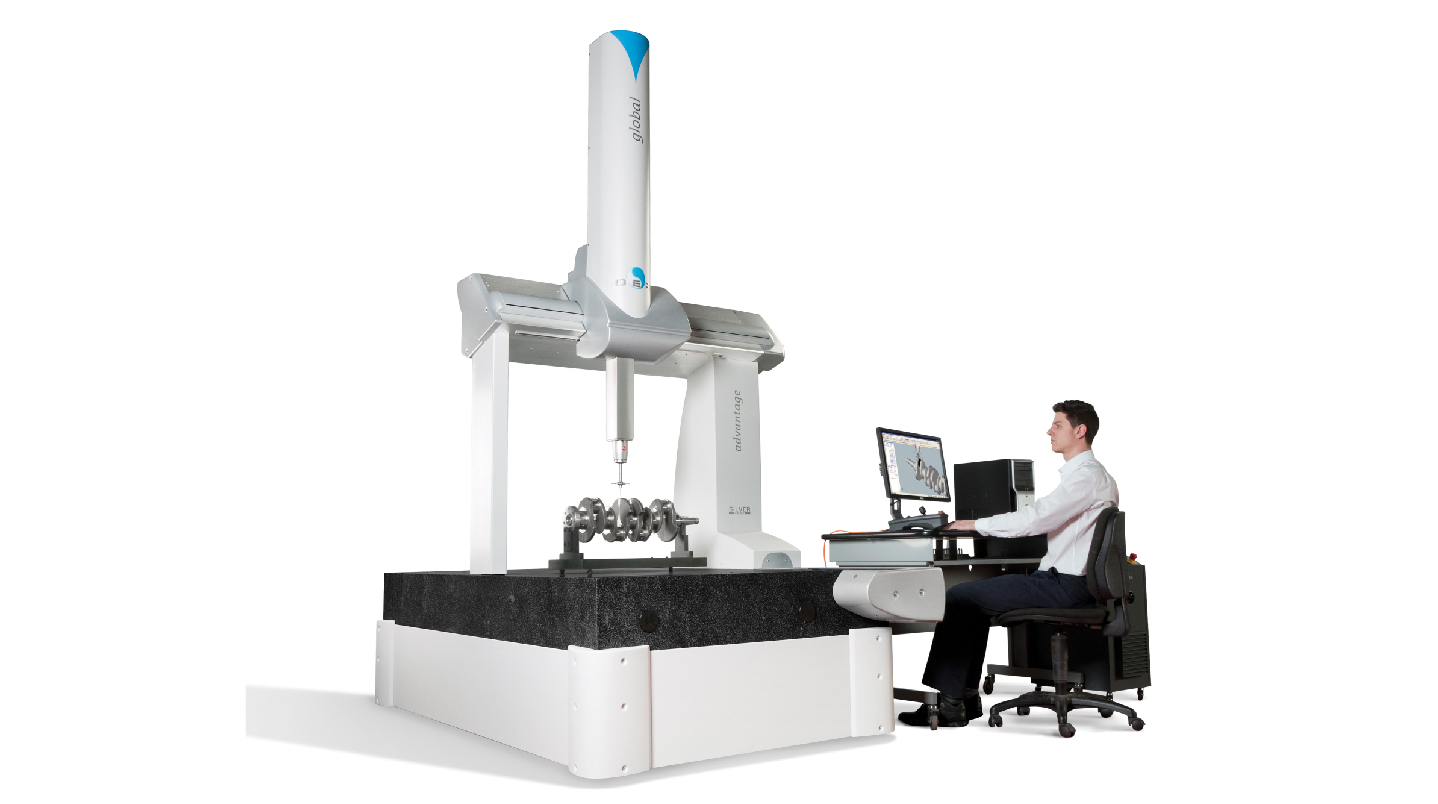

Máy đo CMM trong công nghiệp sản xuất

• Cách thức làm việc với CMM trong sản xuất sản phẩm

Đối với phương pháp đo kiểm này thì dụng cụ gá đặt của chi tiết lúc gia công và dụng cụ gá đặt lúc đo kiểm phải giống nhau để kết quả phản ánh đúng nhất tình trạng của sản phẩm cần kiểm tra. Tuy nhiên sau 2 lần gá đặt thì kết quả kiểm tra có thể sai lệch đi đôi chút so với kết quả thực tế đồng thời mất nhiều thời gian hơn. Vì thế nên nếu ta có thể tận dụng được máy gia công CNC để kiểm tra kích thước cho chi tiết sẽ mang lại những lợi ích đáng kể.

Trong quá trình sản xuất một chi tiết, sau khi đã hoàn tất các bước thiết lập trên máy CNC thì chi tiết sẽ được mang đi kiểm tra trên máy CMM để đánh giá xem chi tiết đó đã đạt yêu cầu hay chưa sau đó quay về để điều chỉnh trên máy CNC dựa theo kết quả mà máy CMM cung cấp và thực hiện lại các thao tác trên cho đến khi sản phẩm đạt yêu cầu và ổn định thì mới bắt đầu cho quá trình sản xuất hàng loạt. Điều này gây mất rất nhiều thời gian đối với các sản phẩm phức tạp.

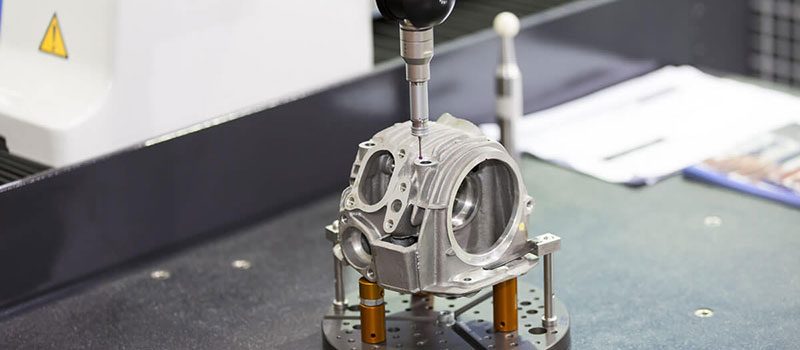

Chi tiết được đo với máy CMM

Các tính năng hỗ trợ đo kiểm trên Fusion 360

Để rút ngắn được quy trình này bạn có thể tham khảo giải pháp hỗ trợ đo kiểm trực tiếp trên máy CNC thông qua phần mềm Autodesk Fusion với các đầu đo của Renishaw mà Autodesk đề xuất

Với Autodesk Fusion bạn có thể dễ dàng tạo ra các đường chạy dao kiểm tra với Machining Extension bằng cách chọn vào Inspection trong tab Manufacture. Tại đây bạn có thể tạo ra các chương trình kiểm tra cho chi tiết tương tự như cách mà bạn lập trình để gia công chúng

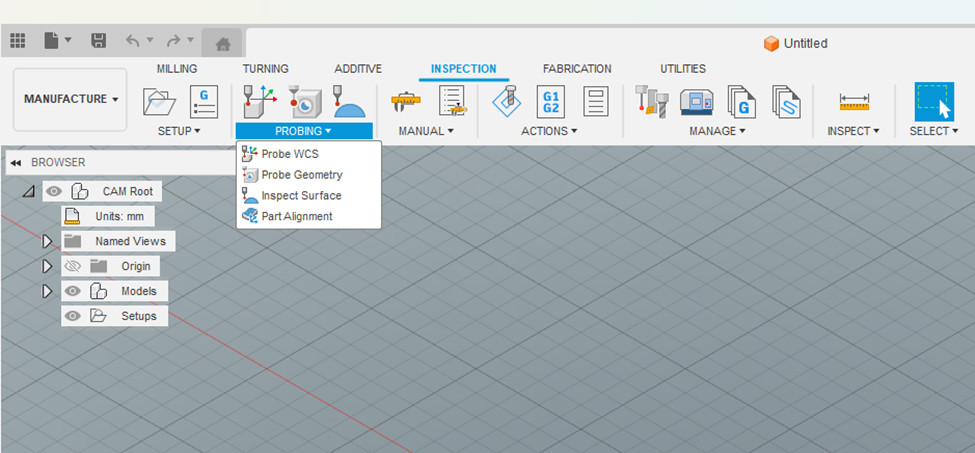

Công cụ Inspection trong Autodesk Fusion

Các tính năng này sẽ giúp chúng ta rút ngắn thời gian “setup máy” thông qua việc tạo ra chương trình đo cho chi tiết song song với quá trình gia công. Từ đó ta có thể kiểm tra sau khi hoàn tất một đường dao. Việc làm này sẽ giúp chúng ta tiếp kiệm thời gian hơn so với việc gia công trên máy CNC rồi chuyển sang kiểm tra trên máy CMM. Và bạn có thể dễ dàng theo dõi được kết quả của linh kiện một cách trực quan hơn thông qua các thông số được thể hiện một cách rõ ràng và chi tiết trên chương trình đo.

Đặc biệt hơn nữa, bạn có thể dùng tính năng này để kiểm tra độ mòn của dao cụ trong quá trình sản xuất với việc tạo ra đường dao tham chiếu sau đó từ kết quả thu được ta có thể biết được chi tiết của chúng ta đang được gia công ở miền dung sai bao nhiêu từ đó có thể chủ động điều chỉnh để tránh tạo ra các sản phẩm không đạt chất lượng.

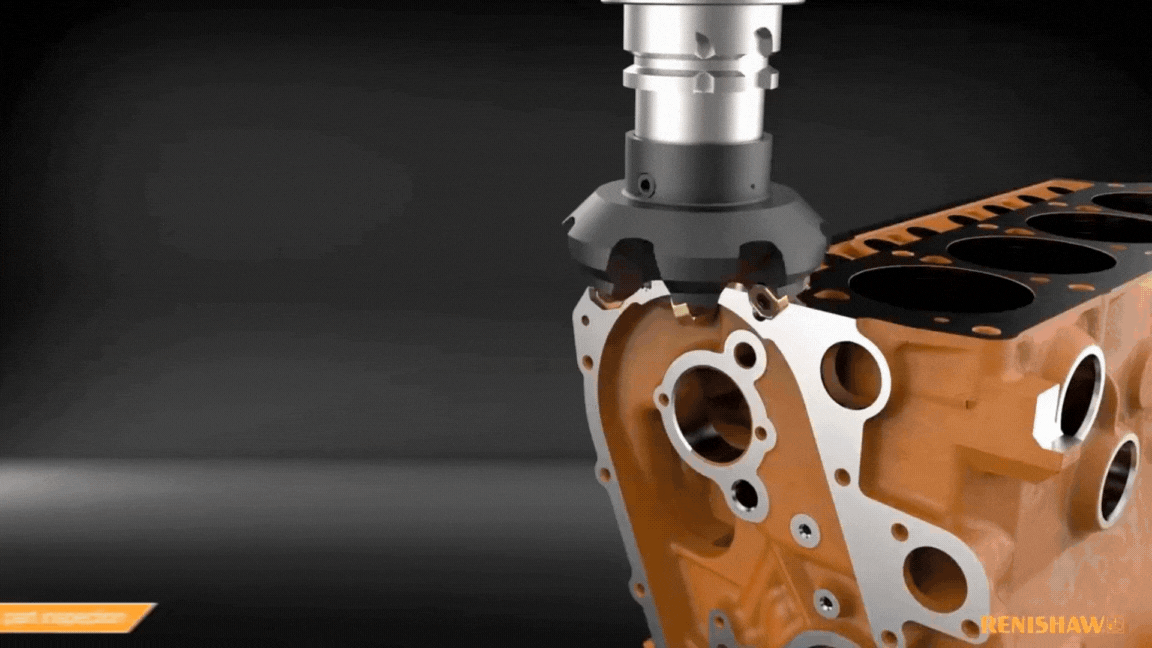

Dễ dàng kiểm tra độ hao mòn của dao cụ

Cuối cùng tính năng mà Machining Extension có thể cung cấp cho bạn đó chính là khả năng kiểm tra các bề mặt 3D của sản phẩm thông qua việc rà soát các điểm trên bề mặt từ đó đưa ra được một đồ thị so với biên dạng 3D đúng của chi tiết. Việc một chi tiết có bề mặt 3D đúng với thiết kế sẽ giúp chi tiết đó lắp ghép dễ dành hơn trong một hệ thống máy.

Kết luận

Hi vọng với bài viết này bạn có thể hình dung rõ ràng hơn về các tính năng mà Machining Extension có thể cung cấp. Đây không chỉ là một công cụ chỉ để lập trình gia công cho chi tiết mà còn có thể hỗ trợ cho quá trình đo kiểm nhằm tối ưu quá trình sản xuất của bạn.

OneCAD Việt Nam cũng đã có một video giới thiệu về Extension này bạn có thể tham khảo thêm video này nhé.
