Xây dựng Family cho Revit từ các mô hình Inventor Professional

Giới thiệu

Inventor Professional từ lâu đã được biết đến với vai trò là một phần mềm chuyên dụng cho quá trình thiết kế và gia công cơ khí. Tuy nhiên do nhiều nhu cầu phát sinh khác nhau mà giờ đây phần mềm này cũng được ứng dụng trong một lĩnh vực khác đó chính là xây dựng. Trong bài viết này OneCAD Việt Nam sẽ giới thiệu với bạn một tính năng sẵn có trong Inventor Professional phục vụ việc khởi tạo các family của Revit.

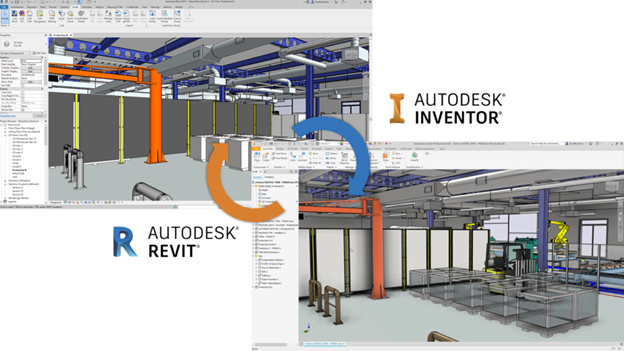

Liên kết giữa Inventor Professional và Revit giúp dự án của bạn được hoàn thiện nhanh hơn

Nhu cầu xây dựng các Family cho Revit với Inventor Professional

Revit được biết đến là một phần mềm được sử dụng rộng rãi trong ngành xây dựng. Các đối tượng trong Revit được xây dựng chủ yếu từ các Family và liên kết lại tạo nên một mô hình hoàn chỉnh. Các Family có thể được vẽ trực tiếp trong Revit tuy nhiên trong một số trường hợp các family có tính đặc thù cao như các vật dụng, máy móc, thiết bị,.. thì Inventor Professional là một lựa chọn hoàn hảo để thực hiện mô hình hoá cho các chi tiết này.

Ngoài tạo ra các Family thì Inventor Professional còn cho phép đính kèm các thông tin cơ bản của chi tiết phục vụ cho tiến trình BIM (Buding Information Modeling) trong xây dựng. Tiếp theo chúng ta hãy đến với tính năng BIM Content – Tính năng cho phép chúng ta thực hiện các công việc trên trong Inventor Professional.

Các Family có độ chi tiết cao

Tính năng BIM Content trong Inventor Professional

Nằm trong Tab Environments BIM Content cho phép người dụng tạo ra các Family trong Revit thông qua các thao tác Author Building Components và Export Building Components.

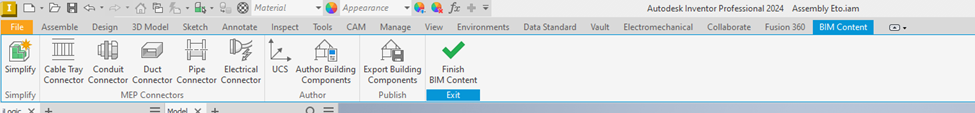

Tính năng BIM Contents

• Tính năng Author Building Components sẽ cho phép chúng ta chọn góc nhìn và đặt gốc toạ độ cho chi tiết và đính kèm các thông tin của chi tiết cho mô hình.
• Tính năng Export Building Components sẽ giúp chúng ta chuyển đổi mô hình được đính kèm thông tin sang định dạng “.rfa” – định dạng family của Revit.

Việc cho phép đính kèm các thông tin của mô hình là sự hỗ trợ tuyệt vời trong việc xây dựng mô hình BIM. Các thuộc tính này sẽ được lưu lại trong toàn bộ vòng đời của mô hình.

Sau khi hoàn thành quá trình chuyển đổi ta có thể input vào phần mềm một các dễ dàng thông qua việc Load Family.

Lợi ích khi sử dụng Inventor Professional để tạo các Family cho Revit

Trong một vài trường hợp khi các Family của bạn gặp khó khăn trong việc khởi tạo ở môi trường Revit thì Inventor Professional là một sự lựa chọn hoàn hảo. Nếu bạn lo lắng về dung lượng file của các family được trích xuất từ Inventor Professional sẽ có dung lượng lớn gây ảnh hưởng đến dự án của bạn thì bạn có thể tham khảo thêm tính năng Simplify giúp tối giản các chi tiết trước khi xuất sang môi trường Revit. OneCAD Việt Nam đã thực hiện một video cho tính năng này bạn có thể tham khảo thêm ở bên dưới bài viết.

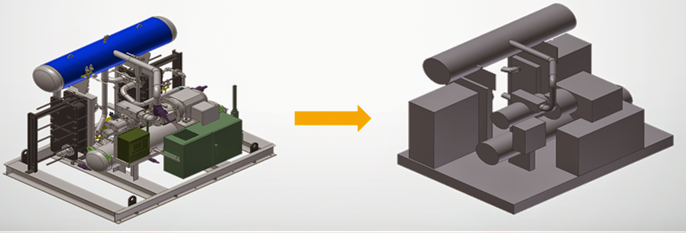

Đơn giản mô hình với Simplify

Kết luận

Việc sử dụng Revit hay Inventor Professional để tạo các Family cho mô hình của bạn đều có những lợi ích riêng. Tuỳ vào mức độ chi tiết của mô hình mà bạn có thể lựa chọn được phương án phù hợp. Việc có nhiều phương án cho một dự án giúp bạn có thể chia nhỏ khối lượng của dự án cho nhiều đội nhóm khác nhau từ đó rút ngắn thời gian hoàn thành dự án cho doanh nghiệp của bạn. Bên cạnh đó việc Inventor Professional có thể hỗ trợ được cho Revit cũng cho thấy sự đồng bộ của các sản phẩm trong hệ sinh thái của Autodesk.

Nếu bạn đang quan tâm tới bất kì giải pháp nào của Autodesk thì đừng ngần ngại liên hệ với OneCAD Việt Nam để nhận được những ưu đãi và hỗ trợ tốt nhất.

Video tham khảo:
